记一次海淘 x99 主板 到手点不亮 以及解决

整个六月,闲来无事逛逛张大妈,突然发现了这么一记剁手贴:Prime会员专享: GIGABYTE 技嘉 GA-X99P-SLI 主板 $182.74(约1300)

想来亚马逊间隔了几年又给了一次 Prime 的体验机会,于是就剁剁剁,但是就此产生的问题真是不少。首先是价格,虽然 x99 便宜了,但是其对应的 CPU 一直居高不下,毕竟5、6代还算是比较新出的,还有搭配的 DDR4 内存高频的价格简直不敢恭维。还有就是我根本没有考虑到 x 系列是不带核显的,这个在黑苹果时候再说。
其次是购买时候,此主板的 BIOS 还未更新支持 6 代的 CPU,由此到手后真是折腾了一番,以下主要记录此次折腾。

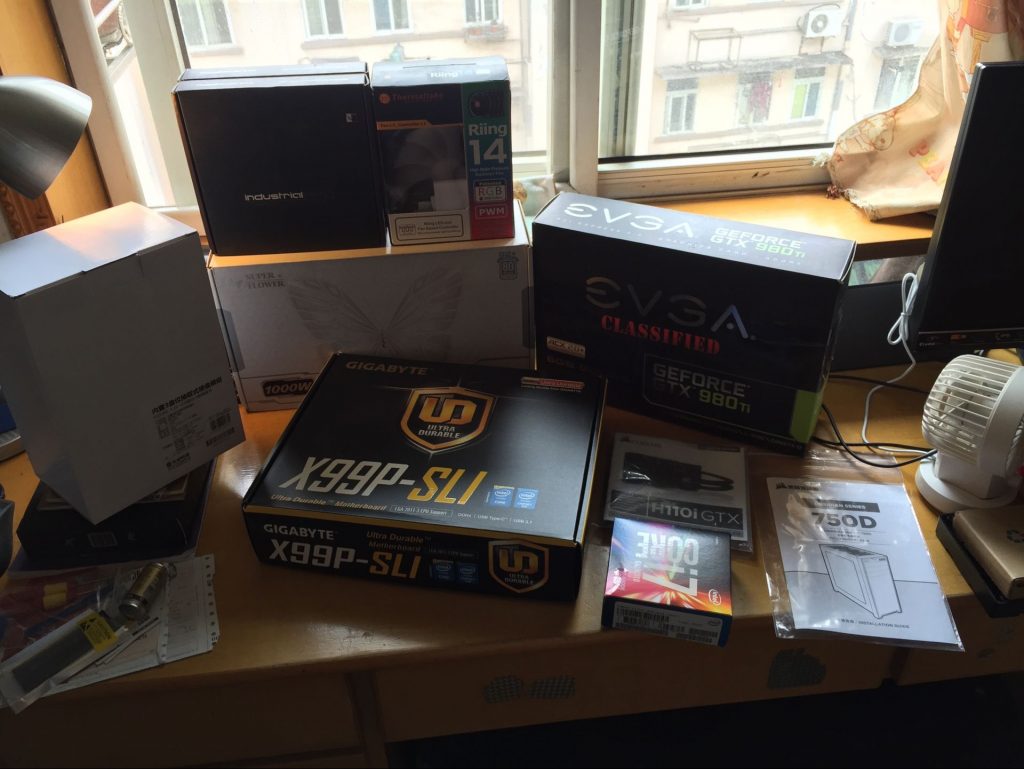

fx2IMG_3450

首先,收到主板和 U 之后,由于内存还在转运坑,于是京东淘了条先试机。收到内存,兴奋的装完机后,点亮。。。怎么重启了。。。

还没见到自检画面即 reboot,这个问题从我的角度来看有几种可能

  • CPU 插座接触不良(重新上)
  • 电源问题(短接,负载)
  • 主板有缺陷,运输途中损坏(这个比较悲催)

一个个试过去,详细过程就不记了,简单的操作网上都有。结果问题依旧存在,由于不插内存时触发重启间隔缩短,由此确定很有可能问题出在 CPU 上,由于 CPU 坏的案例很少(我是没坏过),那就暂时把问题缩小到 CPU->MotherBoard 之间。

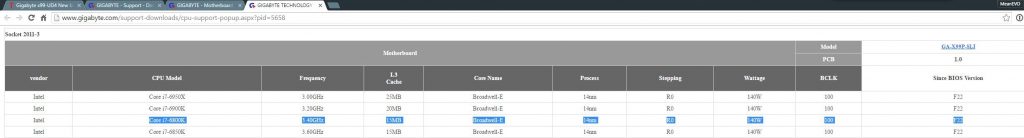

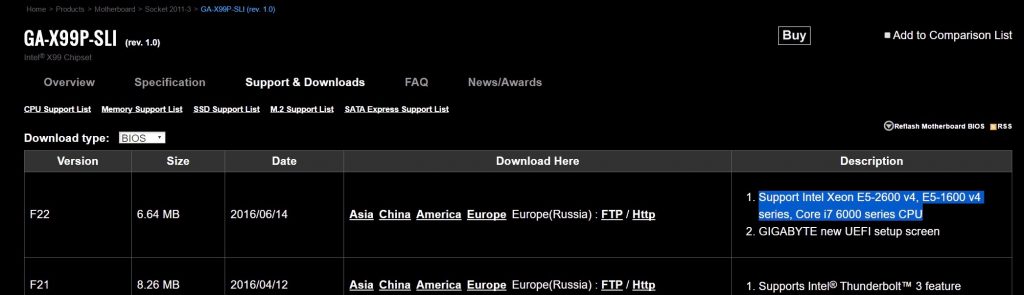

逛了下技嘉的官网,由于这款未在国内上市,在其美帝官网上找到了支持,看了下,嗯。。6月中旬更新的 BIOS 才支持 6 系 CPU,这下好办了,问题就暂时转移到 BIOS 上(因为这种板子缺少 CPU微码 开不起的可能性很大)。

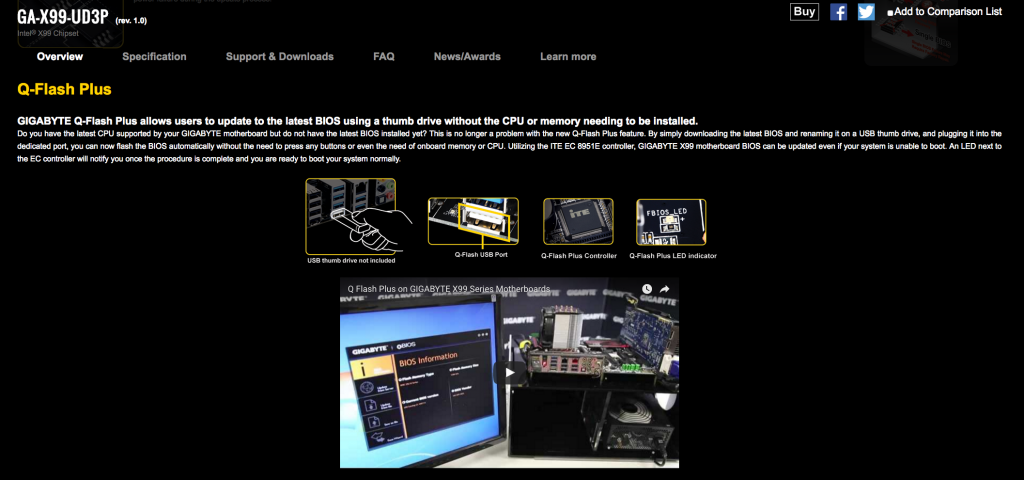

继续看 其兄弟 GA-X99-UD3P 支持 QFlash Plus,也就是可以通过优盘在无 CPU 的情况下升级 BIOS,在看手上这块的,What?只能QFlash,没有 Plus 支持也就是没有刷 BIOS 的 USB 口!!
IMG_3452IMG_3451QQ20160819-1

这下比较棘手了,问题解决方案只有两种

  1. 带去本地电脑城,或者借一颗 5 系的 CPU 先点亮主板,升级 BIOS 后再换回
  2. 想到之前刷 Thinkpad x230 使用的编程器,也许可以用来直接刷呢?

由于方案1的实现需要出门,家里蹲不愿意出门,于是先执行方案2,活马当死马

  • 方案2的进行需要以下步骤:
    • 确认 主板 BIOS 芯片型号:MX25L12873F
    • 确认 编程器支持的 芯片型号:未找到对应
    • 确认封装,Google BIOS 芯片,找到对应定义图:SOP8 封装

以上三点都确认完了,没有找到对应支持也是心中有点发虚,不过都进行到这一步了,硬着上吧

连接 编程器与主板 BIOS,先不接供电脚。这里直接刷的 主BIOS
选一个针脚定义相同的 大概可以替换的芯片型号,这里我选的:MX25L12845E

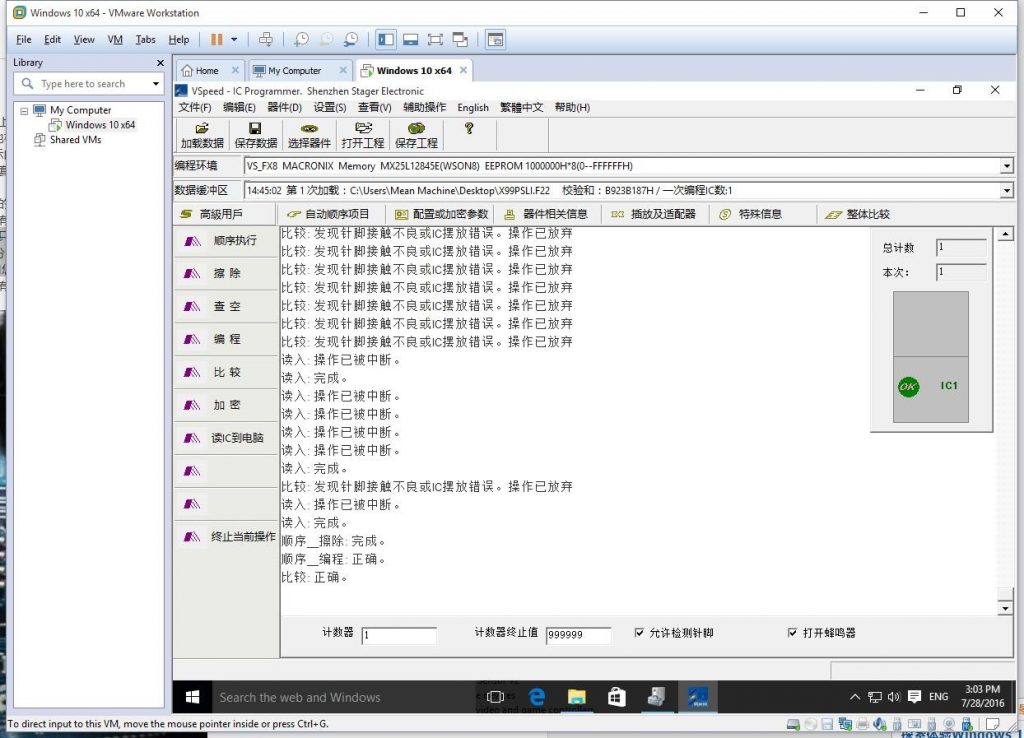

开刷,提示接触不良,那么就给主板通电(就是一直重启的状态),目的是让其 BIOS 芯片有供电
再次检测,接触不良的针脚减少了,确认触电接触良好后,也只能先不管,让他读两遍芯片,校验正确后,说明连接是稳定的
观察读出固件的头部,对比官方的 BIOS,相同,由此推断是可以刷入的

这里注意了,主板商提供的 升级BIOS,与编程器刷的 BIOS 是不同的,一般来说 升级BIOS 是不会替换原有 MAC SN 之类信息的,用编程器强制刷入,会造成清空,MAC 变为 88:88:88:88:87:88 之类

备份好原厂 BIOS,刷入 升级BIOS,然后。。

IMG_3454

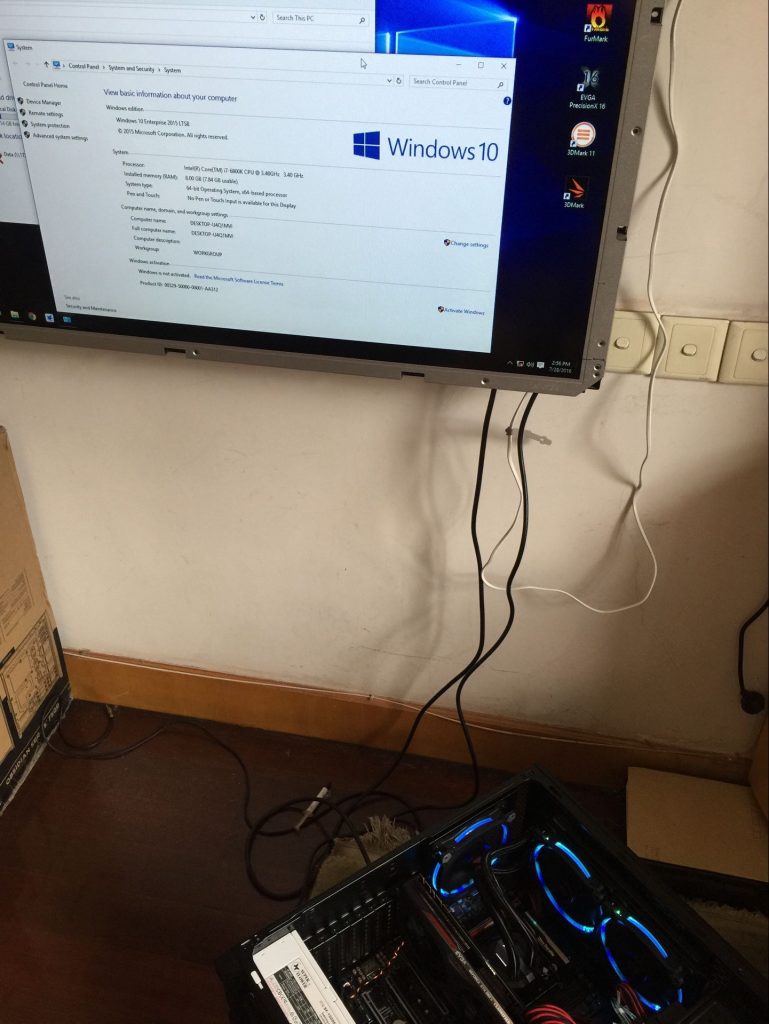

Boot!出乎意料的点亮了!
由于 强刷了 BIOS,步骤5 中提到的问题出现,接着解决这个问题
  • 先用技嘉的 @BIOS 尝试刷回 步骤6 中备份的 BIOS,提示无法降回老版本
  • 尝试使用 Flashrom 强刷,由于是强刷非官方的升级,预测原来的 MAC 等信息应该会一同刷回
  • 强刷完成,千万不要重启,否则又回到原点了,紧接着再次使用 步骤8.1 中的 @BIOS,升级 F22 BIOS,此时由于是官方升级 应该会保留信息
  • 完成重启,进 BIOS 查看 MAC 发现已恢复出厂!

至此,CPU 兼容问题解决,谨以此记录
